三网通信专业生产各类MDF总配线架（柜）、保安接线排、测试接线排、保安单元、MDF保安器、接线工具等。具有品种全、产量高、性能指标优越等优点。

MDF总配线架适合各种容量电话局的交换与进局电缆之间的连接设备，具有良好的接续性能和可靠的防护功能。产品分：I型（卡接式）、II（绕接式）、III型（双接卡接式）三种。

特点：

• 按YD/T694-1999标准设计。

• 机架采用铝合金型材制作，结构牢固，外型 美观，安装方便。测试接线排、单接点式、双接点式、绕卡式、带角度卡接簧片、接续可靠。

• 保安单元具有过压、过流防护和接地警告功能。

• 总配线架的所有操作（保安器的插拔、内外线和跳线的接续及测试）均在正面进行。

• 所有塑料零件均具有阻燃性,其阻燃性能达到GB/T5169.7中A级要求， 其它各项指标均符合行标YD/T694-2004《总配线架》的要求

技术性能：

•  工作温度：+5 ~ +40℃

•  相对湿度：<85%（+30℃）

•  大气压力：70~106Kpa

•  绝缘电阻：≥6000MΩ

•  抗电强度：1000V（45~60Hz）/1min无击穿、无飞弧

•  成端接触电阻：≤0.8mΩ,高温、低温、温度变化、湿热、振动试验后接触电阻增值：≤0.6mΩ

•  气密性：未被腐蚀面积占总面积的75%以上

•  拉脱力：单根导线沿模块垂直方向的拉脱力大于28N

•  适用导线：单股塑料绝缘导线，芯线直径为Φ0.32～Φ0.6mm，外径（包括绝缘层在内）不超过1.4mm

•  卡接寿命：大于200次

结构：

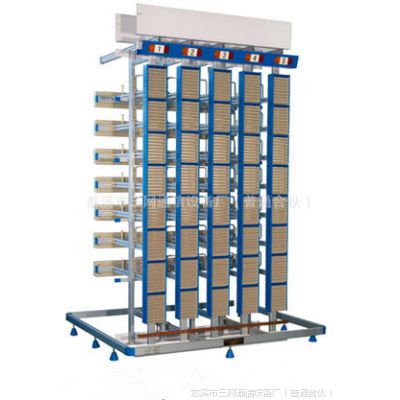

1：机架外形

2：直列保安排

3：横列测试排、保安单元

4：规格

• 大容量、高密度的总配线架。对2600mm×1000mm×450mm机架，容量可达2900回线。
• 机架采用特殊铝型材及优质钢板作材料，经氧化、电镀、喷塑而成。外形美观，结构牢固。机架形式有敞开式和封闭式二种。全模块结构(卡条式)，配置灵活方便。
• 接线方式：卡接，线径：φ0.4-0.6mm
• 普通分列元件保安单元：
• ① 过电压保护：采用三极半导体放电管，同步放电性能及自复性能好。
• ② 过电流保护：采用PTC热敏电阻减少进入交换设备的能级，自复性好。
• 新型电子集成块保安单元。
• 具有声、光告警功能。如用户需要，每列可增设集中告警端子板，便于与总监控室相连接。走线层次清楚、维护方便。
• 机架前面中间从上到下设有大穿线环，便于保安与测试模块之间的跳线。
• 机架背面每模块均有小穿线扣便于纵列模块与横列模块之间跳线。
• 机架左半部及右半部全部模块通过固定模块的支架各自分别向左右两侧旋转。
• ①露出电缆引入区，便于用户电缆及程控电缆的引入，进行全正面操作，维护方便。
• ②使模块的背面部份及模块的穿线扣旋转到机架前面，便于用户电缆及程控电缆分别卡在保安及测试模块上，进行全正面操作，维护方便。

• 中间配线柜  JPX168Z



  产品介绍：
  优质高强度铝型材或钢制柜体，表面静电喷涂，结构新颖，美观气派
  全封闭结构，防尘性佳
  结构灵活，可充分利用机房空间，适用于一字形、靠墙或背靠背安装方式
  模块可单/双面安装，安装STO-120C音频接线排，分别接续不同业务设备音频线，并用跳线进行连接
  卡接接续方式，单层单卡口簧片，表面经特殊镀银工艺，接触电阻小，防护性能好
  防护性能可靠，完善可靠的过电流、过电压保护功能，二级声光告警
  全正面操作，电缆成端、测试操作、告警系统的观察和故障排除均在正面进行，对某***路的维护及测试不影响其它线路
  具有足够的走缆布线空间，可限度实现短跳线，配备齐全的测试塞绳，便于操作维护
  有清晰完整的标识

  技术参数：
  绝缘电阻：≥1000MΩ
  抗电强度：1000V（45~60Hz）/min无击穿和飞弧现象
  簧片间接触电阻：≤7mΩ
  高温、低温、温度变化、湿热试验后接触电阻增值：≤3mΩ
  保安单元与保安接线排间的接触电阻 ≤7mΩ
  高温、低温、温度变化、湿热试验后接触电阻增值：≤3mΩ
  成端接触电阻：≤3mΩ
  高温、低温、温度变化、湿热、振动试验后接触电阻增值：≤2mΩ
  气密性：未被腐蚀面积占总面积的50% 以上
  保安单元簧片与保安接线排卡接簧片间的接触压力 > 5N
  拉脱力：≥25N
  单股塑料绝缘导线：芯线直径为0.32~0.6mm，外径（包括绝缘层在内）≤1.44mm
  卡接寿命＞200次
  传输特性（4kHz ～ 2.2MHz）：
  插入损耗  ≤ 1.5dB
  回波损耗  ≥ 10 dB
  设备标准：符合YD/T694－2004的相关规定
  塑料件和印制板燃烧性能符合：GB/T5169.7－1985的相关规定
