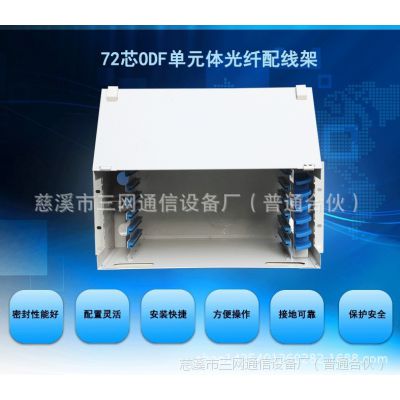

ODF箱|ODF单元箱|ODF配线箱(Fiber Optic Distribution Frame)ODF配线架 （12 芯、 24 芯、 48 芯、 72 芯、 96 芯144芯 ODF 单元箱生产基地！！！） 规格： 19 〞标准安装 1.5mm 冷扎板制成 , 环氧静电喷塑，外形美观，使用方便
订货指南：
名称
型号
外形尺寸 （H×W×D）mm
备注
12芯ODF单元箱
3W-12
44×465×270
配一体化盘1个
24芯ODF单元箱
3W-24
88×465×270
配一体化盘2个
48芯ODF单元箱
3W-48
132×465×270
配一体化盘4个
72芯ODF单元箱
3W-72
222×465×270
配一体化盘6个
产品概述： 熔接一体化机框具有光缆固定和保护功能光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。即可单独配装成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装适用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入***的设备。 产品特性： · 标准单元结构尺寸，19英寸宽度，既可装入配线架机柜，也可该做壁挂安装。 · 工艺精良结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺，光纤分配盘采用掺杂阻燃材 · 料的塑料材质，轻便灵活，又结实耐用。大径盘绕环设计使尾纤和跳纤的曲率半径每处都保持 · 在40mm以上。 · 既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜架内构成综 · 合配线架。具有光缆引入、固定和保护功能，光缆终端与尾纤熔接功能，调线功能和跳纤存储 · 光缆纤芯和尾纤的存储和保护功能等。 · 配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。在机箱后部有光缆引入孔和固定模块 · 固定后经光缆盘绕架引入分配盒；光纤分配盘结构为可开启上下层结构：开启上层，将尾纤光 · 纤连接器与下层适配器连接后沿走线架盘绕经出线孔绕至上层，即可合起上层，尾纤头与引入 · 的光缆纤芯熔接后把熔点固定在槽位内粘住，即完成操作，将分配盘插入对应层位即可；分配 · 盒下面为跳纤存储盘由于各功能模块可分开操作，使用灵活方便。 技术特性: · 插入耐久性寿命>1000次 · 高压防护地与机架间绝缘电阻>20000MΩ/1分钟,不击穿,无飞弧 工作环境： · 工作温度: -5℃～+40℃ · 相对湿度：≤85%(+30℃) · 大气压力：70～106Kpa
光纤配线架的作用
GPX2型光纤配线架属熔接配线一体化,适用于光纤接入网主干光缆间的熔接、配线、调线和测试。
技 术 指 标
工作环境：-40℃~+65℃ 大气压力：70Kpa ~106Kpa 插入损耗：≤0.2dB 回波损耗：FC/PC ≥40dB、FC/APC≥60dB、FC/UPC≥50dB 光纤连接器插拔耐久寿命>1000 次 机箱高压防护地与机箱绝缘，绝缘电阻≥×1000m/500v(DC) 机箱高压防护与机箱耐压间耐压≥3000CV（DC）/1min不穿、无飞弧。
特 点
容量大,密度高，2.6米机架满配置864芯； 全模块化设计，采用12芯熔接配线一体化模块，每单元集熔接、配线于一体； 卡接式安装FC、SC两种适配器，适配器与机箱下面呈30度角，既***了跳纤的弯曲半径，又可避免弧光灼伤人眼； 能同时满足带状光缆和非带状光缆的需要； 标识清楚，每芯光纤的接续与分配都有明确规定的标示； 每个接续模块可单独抽出，操作方便，具有保护光纤接点盘贮光纤功能； 设有光缆引入单元，光缆可上下进缆，光纤的分配和调度全正面操作。 规 格
一、独立ODU类
型号 规格 外形尺寸 GPX09T-1 576D 2000*800*400(MM) GPX09T-2 648D 2200*800*400(MM) GPX09T-3 864D 2600*800*400(MM)
型号 规格 外形尺寸 GPX02B 576D 2000*800*400(MM) GPX02B 648D 2200*800*400(MM) GPX02B 864D 2600*800*400(MM)
产品特点：
●模块化：部件均采用模块化设计，可以通过模块的灵活搭配来实现不同的功能组合，使不同型号产品的组件具有通用性和互换性；
●系统化：拥有满足室内、室外各种环境要求的、不同容量的产品，并配有全系列高品质的光器件产品，并能提供系统的解决方案；
●人性化：强调人性化操作、管理等，全正面化操作，对工程施工有深厚的理解，对细节的处理一直坚持精益求精；
●标准化：严格遵循行业相关各种标准，并且积极参与行业的各种技术规范的修订；
●专业化：专业技术人员和生产、检测设备保障产品性能优越性和可靠性；
依据标准：
● YD/T778-2006《光纤配线架》
● YD/T895-1997《 SC/PC型单模光纤活动连接器技术条件》
● YD/T826-1996《 FC/PC型单模光纤光缆活动连接器技术条件》
● YD/T988-1998《通信光缆交接箱》
● YD/T814-1996《光缆接头盒》
● YD/T925-1997《光缆终端盒》
技术指标：
使用条件：
●工作温度： -10℃ ~+40℃
●贮存温度： -25℃ ~+55℃
●相对温度：≤ 85%(+30℃ )
●大气压力： 70kPa~106kPa
适用性指标：
●标称工作波长： 850nm、 1310nm、 1550nm；
●光纤活动连接器：符合 GB12507及相关标准的规定；
●光纤光缆符合 GB/T11818和 GB/T7424的规定。
功能：
●具有光缆固定和保护功能；
●具有光缆终接功能；
●调线功能；
●光缆纤芯和尾纤的保护功能。
机架高度：
●满足行标规定三种标准尺寸： 2600mm、 2200mm、 2000mm。
●可根据需方不同要求订做不同规格的产品。
光电性能：
●机架高压防护地与机架绝缘 ,绝缘电阻 1000MΩ /500V(DC)无飞弧。
●机架高压防护地与机架间耐压不小于 3000V（ DC） /1min不击穿，无飞弧。
●光纤连接器损耗≤ 0.5dB
●插入损耗≤ 0.2dB
●回波损耗： FC/PC>40dB、 FC/UPC>50dB、 FC/APC>60dB
●插拔性寿命： >1000次
机械性能：
●塑料件燃烧性能符合 GB51697-85的规定。
●光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于 37.5mm。
●光缆进入机箱，曲率半径大于光缆直径的 15倍。
说明：
●所用钢板均采用优质镀锌板；
●所用紧固件采用不锈钢或不锈钢板电镀处理；
●所有外观为金属的结构件均采用静电环氧粉末喷涂。
